一，概述
    CAKJ-DDL96綜合報警器，是為電力系統中央信號報警而設計的一款低功耗、無干擾、大音量電子式報警設備。采用單片機模擬電磁式電鈴電笛聲音頻譜，其發聲與電磁式電鈴電笛發聲相似度達98%。
二，技術參數
工作電源：AC,DC80~265V,寬壓交直流通用，DC24V訂貨時指明
功率消耗：不大于3VA
聲音音量：120DB
電鈴：端子9-10斷開，電鈴聲報警。
電笛：端子9-10短接，電笛聲報警
工作方式：①端子7-8短接上電報警。②端子7-8輸入報警接點故障時報警。
音量控制：端子6-5短接高音量H，端子4-5短接低音量L。
隔離電壓：輸入端子對地3000V,1min
絕緣電阻：＞100MΩ。
抗干擾能力：產品能承受GB/T 17626.4-2008中第5章規定的試驗
等級為4級的電快速瞬變脈沖群抗擾度試驗
適用環境：溫度-25~55℃，濕度不大于90%RH
平均無故障工作時間：不小于50000h

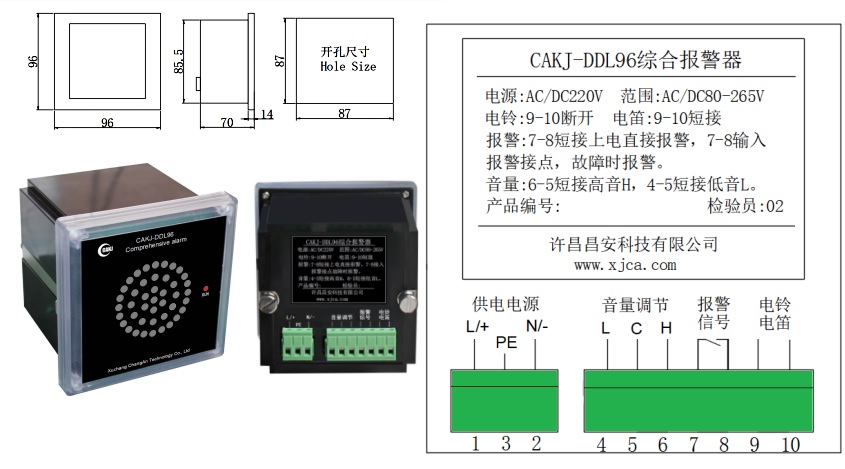

三，外形尺寸及接線
外形尺寸：96x96x84mm  開孔尺寸：87x87mm

CAKJ-DDL96中英.pdf
